Module de chargeur de batterie Li-ion

Description

Module de charge pour pack de deux batteries Lithium-Ion (Li-Ion) au format 18650 montées en série (configuration 2S, tension nominale 7,4 V). L’alimentation se fait via une prise USB-C.

Caractéristiques

• Tension d’entrée : 5 V DC nominal (tolérance 3 V à 6 V)
• Courant d’entrée : 1 A max
• Tension de charge : 8,4 V (2 cellules en série)
• Courant de charge : 0,55 A (réduit à 0,40 A si l’entrée tombe à 3,7 V)
• Fréquence de commutation : jusqu’à 1 MHz, avec compensation des pertes en mode CV
• Température de fonctionnement : −40 °C à +85 °C

Indicateurs

• LED CHR : charge en cours
• LED OK : charge terminée

Protections intégrées

• Détection automatique de la résistance interne et de la résistance de connexion de la batterie
• Protection contre les surtensions en entrée
• Protection contre le court-circuit de la batterie
• Limitation de courant adaptative selon la capacité de la source d’alimentation

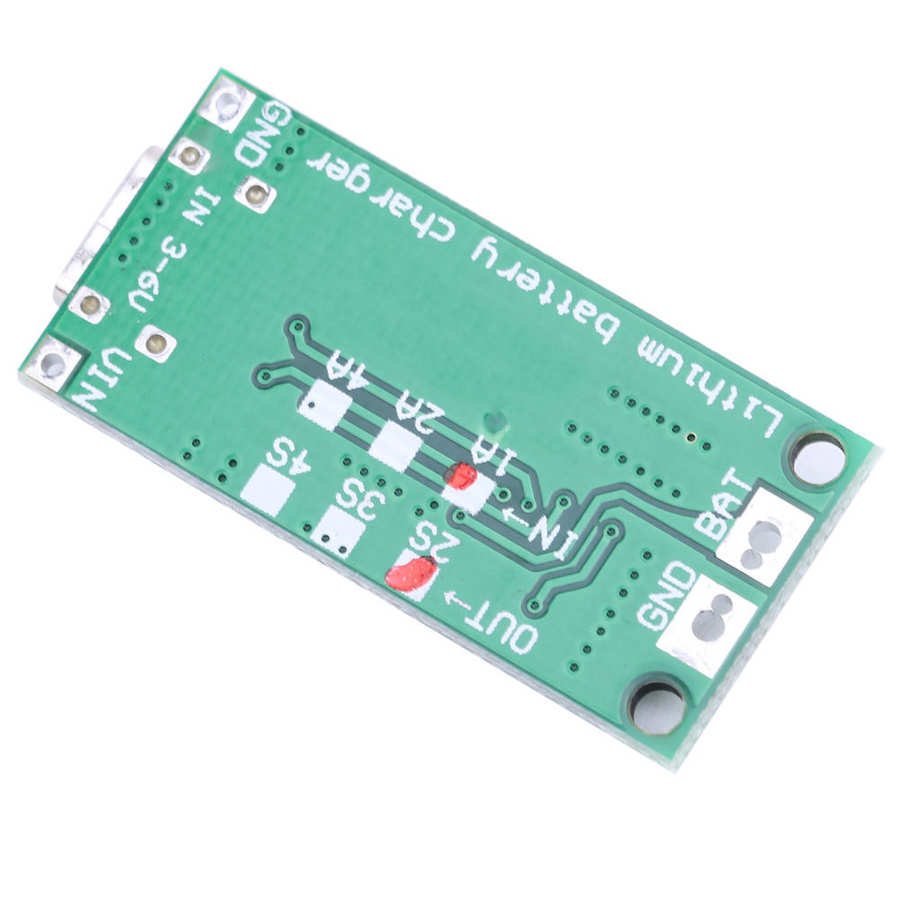

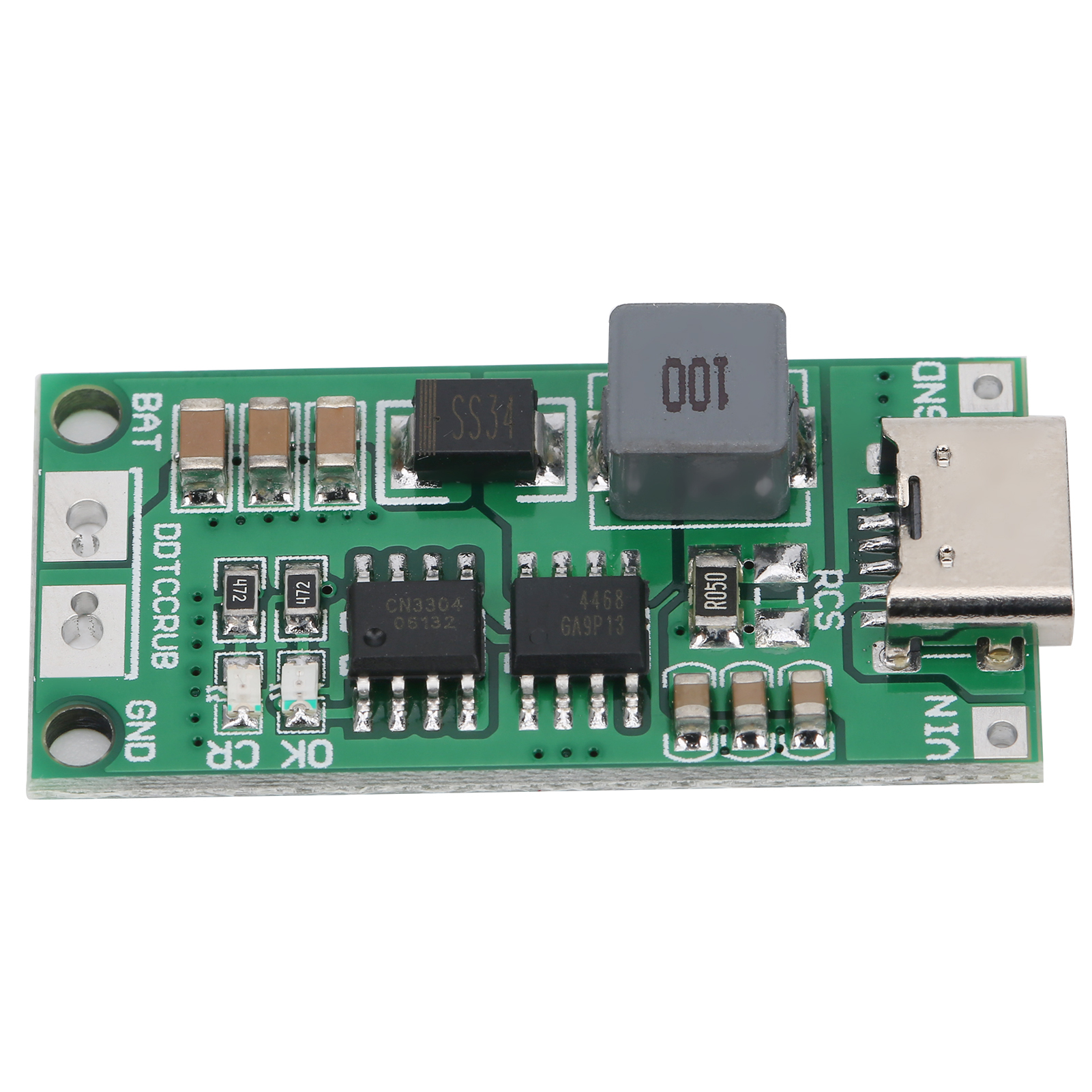

Photos du produit

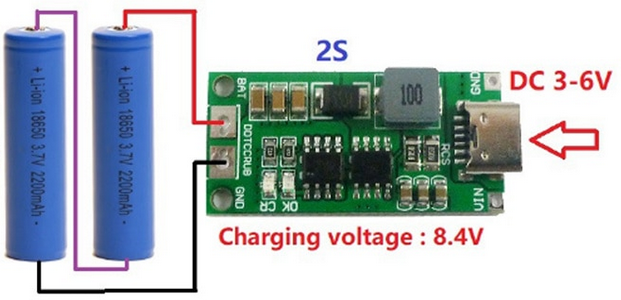

Montage
