NodeMCU / ESP : Comment l'alimenter correctement

Le NodeMCU v3 est une excellente plateforme de développement pour l’IoT et les projets embarqués. Mais comment l’alimenter ? Cet article vous propose un guide complet des trois méthodes disponibles, avec leurs avantages et limites respectifs.

Vous venez d’acheter une carte NodeMCU v3 et vous vous posez la question : comment alimenter cet appareil ? Bonne nouvelle : il existe plusieurs façons de le faire, adaptées à différentes situations et budgets.

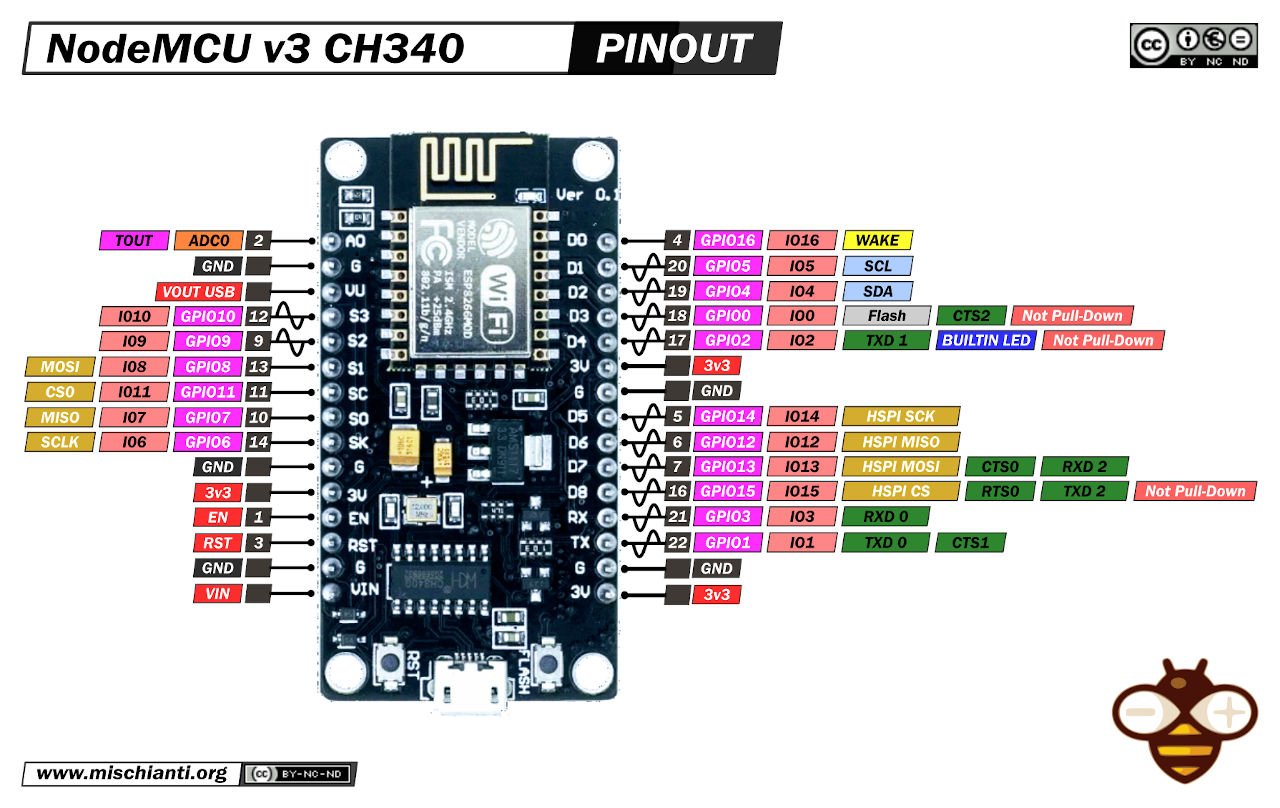

Le NodeMCU v3 embarque un régulateur de tension AMS1117 qui convertit automatiquement une tension d’entrée en 3.3V stable, la tension de fonctionnement de l’ESP8266. Cela signifie que vous disposez de trois points d’accès à l’électricité.

Trois méthodes d’alimentation

1. Alimentation USB (la plus simple)

C’est la méthode recommandée pour débuter. Connectez simplement un câble micro-USB à la prise du NodeMCU, puis à un ordinateur, un hub USB ou un adaptateur USB 5V.

Avantages

• ✅ Facile et immédiat
• ✅ Pas de risque de polarité inversée
• ✅ Alimenté et programmable en même temps
• ✅ Idéal pour le développement et les tests

Limites

• ❌ Dépendance à un câble USB
• ❌ Puissance limitée (~500 mA en mode highpower, généralement 100 mA en mode économe)
• ❌ Inadapté pour l’alimentation autonome en batterie

Verdict : Parfait pour débuter et tester, mais pas pour un projet déployé.

2. Alimentation externe sur VIN (5V DC) - À privilégier

Pour un projet plus autonome, appliquez une tension de 5V continu directement sur la broche VIN. Connectez la masse (GND) de votre alimentation à la broche GND du NodeMCU.

Alimentation 5V (+) ──→ VIN
           |
           └─ GND ──→ GND du NodeMCU

Caractéristiques principales

Avantages

• ✅ Véritable autonomie (sans câble)
• ✅ Courant disponible plus important (~1A)
• ✅ Facile à implémenter
• ✅ Régulateur peu stressé
• ✅ Solution idéale pour l’IoT et les projets embarqués

Limites

• ⚠️ Nécessite une alimentation externe
• ⚠️ Risque d’inversion de polarité (destruction de la carte)

Verdict : C’est actuellement la solution intermédiaire idéale. Elle offre de l’autonomie sans surcharger le régulateur.

3. Sortie 3V3 (UNIQUEMENT pour vos composants externes)

⚠️ ATTENTION IMPORTANTE

La broche 3V3 n’est PAS une entrée d’alimentation. C’est une sortie du régulateur qui fournit 3.3V régulés pour vos composants externes (capteurs, LED, servomoteurs, etc.).

NE JAMAIS FAIRE l'alimentation avec la broche 3V3.

✅ À FAIRE :
   VIN reçoit 5V ──→ Régulateur convertit en 3.3V ──→ 3V3 alimente vos composants

Pourquoi ne pas alimenter sur 3V3 ? Le régulateur a besoin d’une tension d’entrée au moins 0.5V à 1V plus élevée que sa sortie pour fonctionner correctement. Avec du 3.3V en entrée :

• La carte ne fonctionnera pas du tout, ou très mal
• Le régulateur ne peut pas stabiliser la tension de sortie
• Les réinitialises (resets) involontaires surviennent

Montée en tension : jusqu’où aller ?

Le régulateur interne peut théoriquement supporter jusqu’à 15V, mais en pratique, les limites sont thermiques.

🔥 Dissipation thermique

La chaleur dissipée suit cette formule simple :

Chaleur (W) = (Tension d'entrée - 3.3V) × Courant (A)

Exemples concrets :

• 5V : (5 - 3.3) × 0.5A = 0.85 W → Faible ✅
• 9V : (9 - 3.3) × 0.5A = 2.85 W → Modéré ⚠️
• 12V : (12 - 3.3) × 0.5A = 4.35 W → Élevé 🔥
• 15V+ : Risque de surchauffe et destruction ❌

Recommandation pratique

Restez entre 5V et 9V pour une fiabilité optimale et une durée de vie maximale du régulateur.

Schémas pratiques

Alimentation simple (VIN + GND)

┌─────────────────┐
│  Alimentation   │
│   5V DC 2A      │
└─────┬───┬───────┘
      │   │
      + - │  (câble rouge/noir)
      │   │
   VIN    GND
      ↓    ↓
┌──────────────────┐
│   NodeMCU v3     │
│                  │
│   ┌────────────┐ │
│   │ AMS1117    │ │
│   │ Régulateur │ │
│   └────────────┘ │
│       ↓          │
│      3.3V        │
│    (vers vos     │
│  composants)     │
└──────────────────┘
