Piloter votre maison avec l'ESP8266 : Comment alimenter votre périphérique domotique

Vous avez acquis une carte ESP8266 avec 4 relais pour automatiser votre logement ? Radiateur, climatisation, chauffe-eau... Excellente idée ! Mais avant de brancher quoi que ce soit, une question cruciale se pose : comment alimenter cette centrale de domotique ? En 230V directement sur le secteur ? En 12V via une batterie ? Nous vous guidons à travers les deux solutions, avec tous les conseils de sécurité indispensables.

Les deux voies de l’alimentation

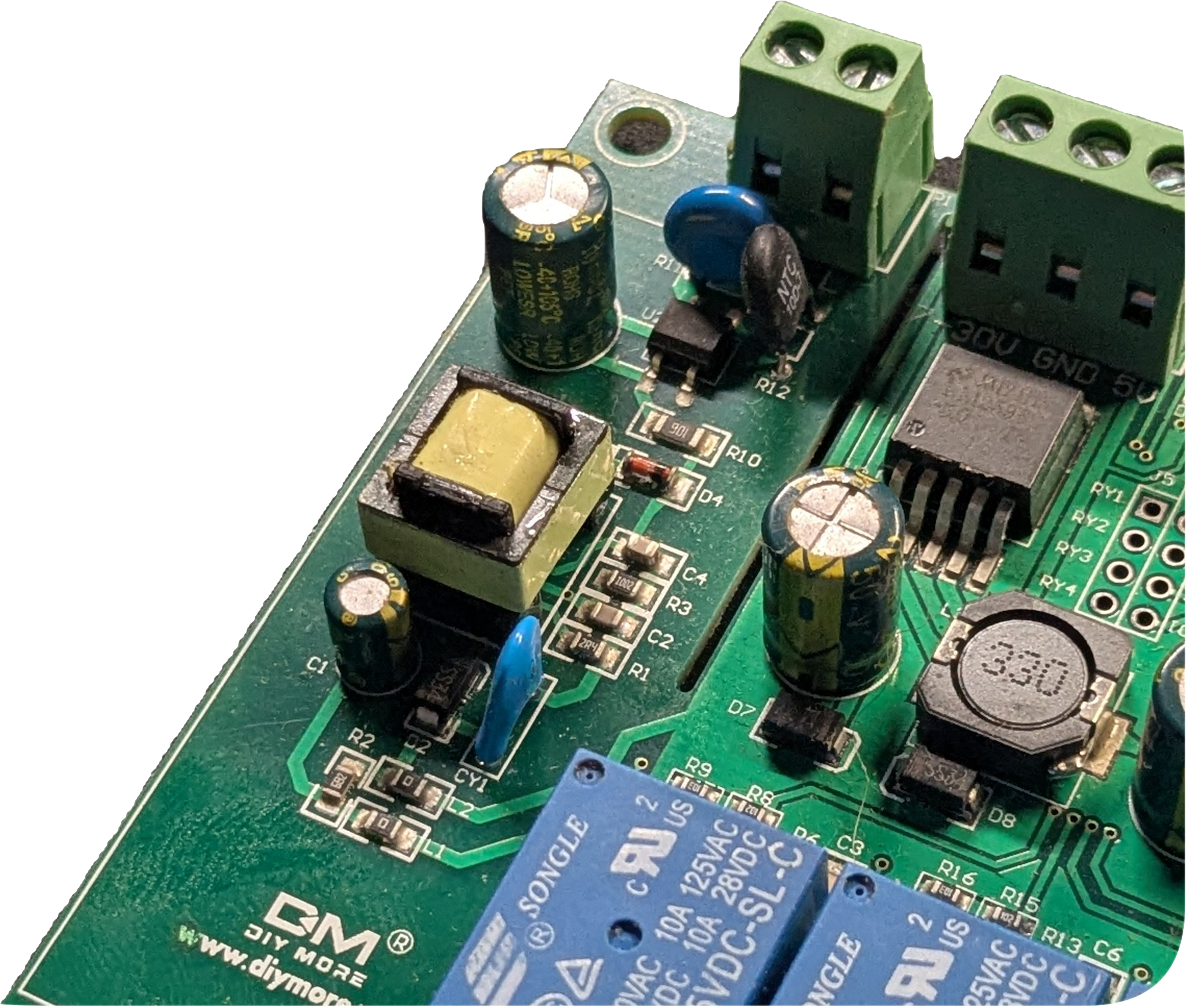

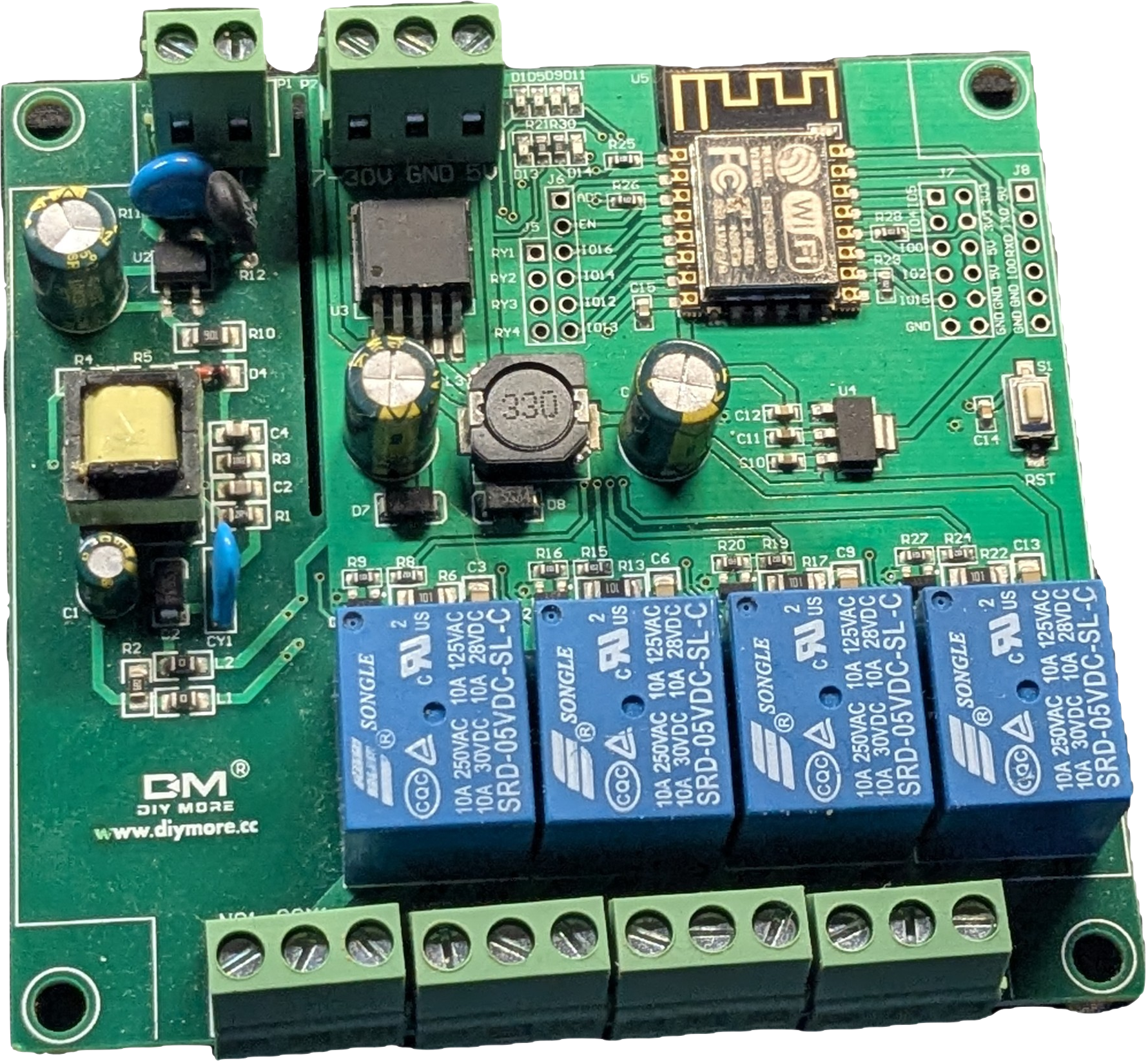

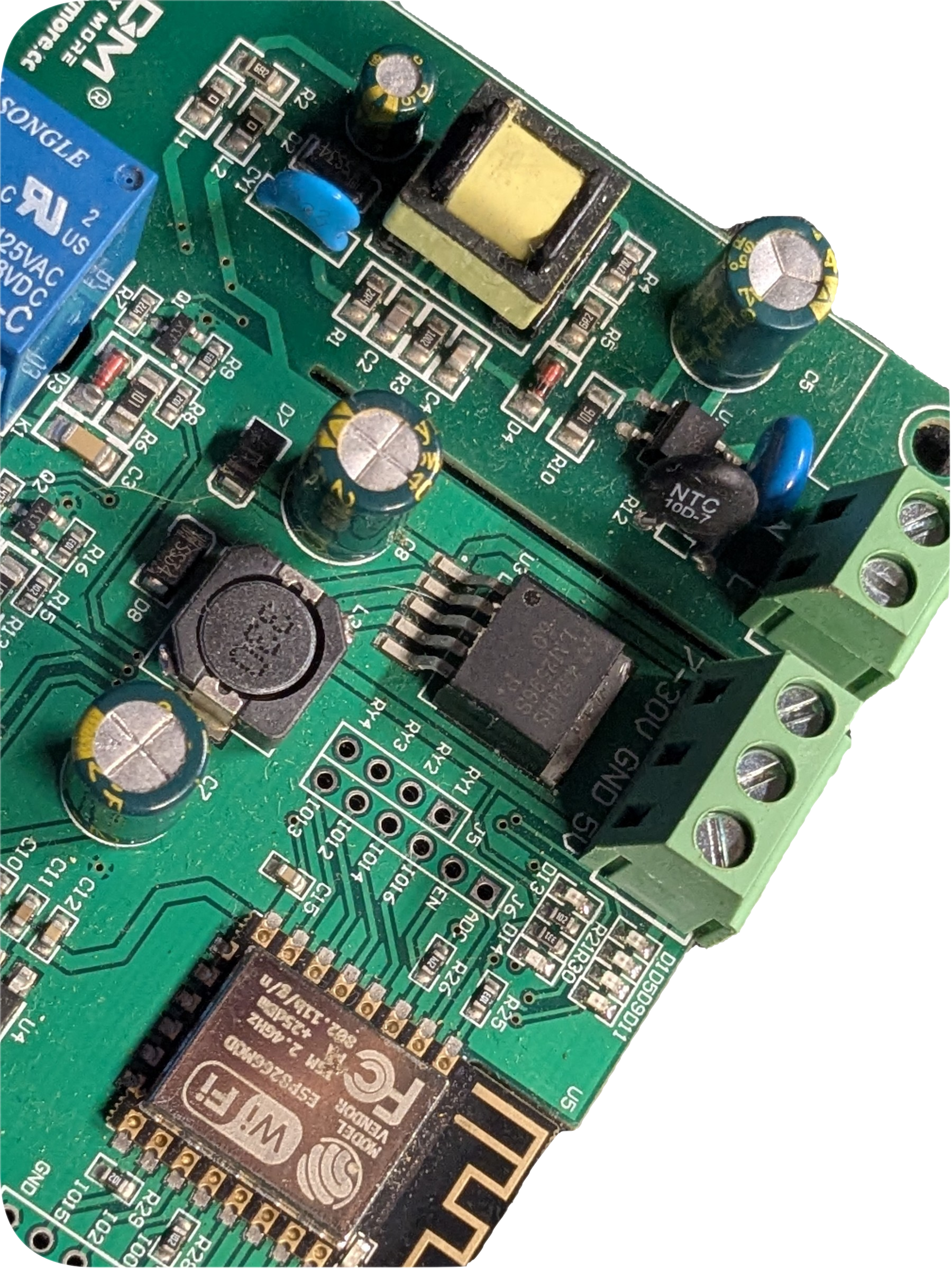

La carte ESP12F Relay X4 offre une flexibilité remarquable : deux systèmes d’alimentation au choix. Vous devez décider lequel convient à votre installation, car ils ne se combinent pas.

┌─────────────────────────────────────┐
│   SYSTÈME 1 : 230V AC (secteur)     │
│   ✓ Puissance illimitée             │
│   ✓ Alimentation continue           │
│   ⚠ Danger électrique               │
└─────────────────────────────────────┘

                    OU

┌─────────────────────────────────────┐
│   SYSTÈME 2 : 12V DC (batterie)     │
│   ✓ Sécurité maximale               │
│   ✓ Mobilité possible               │
│   ⚠ Recharge nécessaire             │
└─────────────────────────────────────┘

Une règle d’or : choisissez l’une ou l’autre, jamais les deux à la fois.

SOLUTION 1 : L’ALIMENTATION 230V AC — PUISSANCE ET FIABILITÉ

Quand l’utiliser ?

Vous cherchez une solution pérenne pour votre installation de domotique ? Le 230V est la solution professionnelle :

• Installation permanente dans un boîtier électrique
• Alimentation sans limite (pas de batterie à recharger)
• Fiabilité maximale pour une utilisation 24h/24
• Tous les relais intégrés au système principal

ATTENTION : pas de connecteur Terre

Avant d’aller plus loin, un point technique qui change tout : cette carte n’a que 2 connecteurs (Phase et Neutre), pas de connecteur Terre (PE). C’est une limitation constructeur, mais elle impose des précautions essentielles.

Pourquoi c’est important ? Normalement, la Terre permet à l’électricité « perdue » de s’échapper sans danger. Sans elle, le risque d’électrocution augmente. Heureusement, une solution existe : le disjoncteur différentiel 30 mA, véritable gardien de votre sécurité.

Le matériel indispensable

Avant de transformer votre ESP8266 en centrale domotique, procurez-vous ces composants :

Schéma de câblage en 230V AC

Regardez le schéma suivant — c’est votre feuille de route :

    PRISE MURALE 230V
    ├─ Phase (L, rouge/marron)
    ├─ Neutre (N, bleu)
    └─ Terre (jaune/vert) ← NE PAS CONNECTER
           │
           │ [DISJONCTEUR 16A] → [DIFFÉRENTIEL 30mA]
           │                          │
           ▼                          ▼

    ┌──────────────────────────┐
    │  CARTE ESP8266 RELAY     │
    │  Connecteur AC (2 broches│
    │  ├─ Broche 1 : Phase (L)│
    │  └─ Broche 2 : Neutre (N)
    │                          │
    │  Alimentation intégrée   │
    │  ↓ génère 5V / 3,3V      │
    │                          │
    │  [RY1][RY2][RY3][RY4]    │
    │   Relais de sortie       │
    └──────────────────────────┘
           │
           │ Vers les charges
           │ (Radiateur, clim, etc.)
           ▼

Les trois règles d’or de sécurité

Avant de toucher à quoi que ce soit, gravez ces trois règles dans votre mémoire :

1️. AVANT TOUTE INTERVENTION

✓ Couper le disjoncteur (à OFF)
✓ Attendre 5 secondes
✓ Tester la tension avec un testeur
  (doit afficher 0 V partout)
✓ Ne jamais faire confiance au silence

Pourquoi ? L’électricité ne s’annonce pas. Un fil qui paraît inoffensif peut être porteur de 230V. Un testeur peut vous sauver la vie.

2. PENDANT L’INSTALLATION

✓ Câble 1,5 mm² MINIMUM (pas du 0,5 mm²!)
✓ Tous les connecteurs bien serrés
✓ PAS de fil dénudé qui traîne
✓ Tout doit être dans un boîtier fermé (IP54)

3️. AU PREMIER DÉMARRAGE

✓ En cas de déclenchement : COUPER et investiguer

Pourquoi ce différentiel 30 mA est un must-have

C’est simple : sans Terre, votre ESP8266 ne peut pas « se décharger ». En cas de défaut interne (isolant détérioré, composant usé), vous pourriez recevoir du 230V directement entre vos mains et la carte.

Le différentiel 30 mA agit comme un vigile vigilant : dès qu’il détecte une fuite de courant (même minime), il coupe le circuit en 30 millisecondes. C’est assez rapide pour que vous ressentiez un picotement, mais pas un électrochoc mortel.

Sans ce différentiel : risque d’électrocution. Avec : sécurité acceptable.

Cas d’usage : La domotique maison

Imaginez cette installation réelle :

Configuration :
├─ Relais 1 (RY1) → Radiateur du salon
├─ Relais 2 (RY2) → Climatisation chambre
├─ Relais 3 (RY3) → Chauffe-eau
└─ Relais 4 (RY4) → Éclairage terrasse

Programmation WiFi (via ESPHome) :
├─ 7h00 : Allumer radiateur
├─ 12h00 : Allumer clim si occupant détecté (capteur présence)
├─ 19h00 : Éteindre clim
├─ 22h00 : Éteindre radiateur
└─ 23h30 : Éteindre lumière (ou selon capteur)

Bonus : Interface mobile pour contrôle manuel

SOLUTION 2 : L’ALIMENTATION 12V DC — FLEXIBILITÉ ET SÉCURITÉ

Quand l’utiliser ?

Vous préférez une approche plus souple ? Le 12V DC offre des avantages uniques :

• Sécurité maximale (basse tension, pas de risque d’électrocution)
• Flexibilité (batterie, panneau solaire, chargeur USB alimenté)
• Installation simple (pas d’électricien nécessaire)
• Idéal pour prototypage et tests
• Autonomie possible (panneaux solaires hors-réseau)

Le matériel nécessaire

Budget : 30-50 € selon votre source d’alimentation.

Quatre sources d’alimentation au choix

Option A : Le chargeur DC classique

Alimentation 12V (bureau/atelier)
├─ Continu
├─ Pas besoin de recharge
└─ Idéal pour essais en laboratoire

Option B : La batterie Li-Po / LiFePO4

Batterie rechargeable 12V
├─ Autonomie : 4-24h selon capacité
├─ Recharge via chargeur standard
└─ Idéal pour installations mobiles

Option C : Panneau solaire + batterie

Système off-grid complet
├─ Autonomie maximale
├─ Zéro facture électrique
├─ Parfait pour chalet, garage isolé
└─ Installation plus complexe (régulateur MPPT)

Option D : Convertisseur 230V → 12V

Alternative au 230V direct
├─ Moins dangereux qu'une prise 230V brute
├─ Nécessite une source 230V
└─ Bon compromis sécurité/puissance

Schéma de câblage 12V DC

Simple et efficace :

    SOURCE 12V DC (chargeur, batterie, panneau)
    ├─ Positif (fil rouge)
    └─ Négatif (fil noir)
           │
           │ [Fusible 2A - optionnel mais recommandé]
           │
           ▼
    ┌──────────────────────┐
    │  BORNIER 7-30V DC    │
    │  ├─ Entrée : 7-30V   │
    │  ├─ GND : masse       │
    │  └─ Sortie 5V        │
    └──────────────────────┘
           │
           ▼
    ┌──────────────────────┐
    │  CARTE ESP8266       │
    │  Alimentation convertie
    │  en 5V / 3,3V        │
    │                      │
    │  [RY1][RY2][RY3][RY4]│
    └──────────────────────┘
           │
           ▼
    Charges 230V AC via relais

Avantage principal : Si quelque chose déraille, le maximum que vous recevrez est 12V — sensation légère, aucun danger.

INSTALLATION DANS UN BOÎTIER — LE MUST-HAVE

Que vous choisissiez 230V ou 12V, investissez dans un boîtier DIN (indice IP54 minimum). Pourquoi ?

┌──────────────────────────────┐
│     BOÎTIER DIN IP54         │
│                              │
│  ├─ Protège la poussière     │
│  ├─ Isolement électrique     │
│  ├─ Professionnel à l'œil    │
│  ├─ Respect des normes       │
│  └─ Longévité doublée        │
└──────────────────────────────┘

À l’intérieur, organisez ainsi :

Haut :     [Disjoncteur] [Différentiel 30mA]     (230V)
Milieu :   [Carte ESP8266]
Milieu :   [Bornier de raccordement sortie]
Bas :      [Borne d'alimentation entrée]

Résultat : Une installation digne d’un professionnel, durable et sûre.

EN CAS DE PROBLÈME

Règle universelle : en cas de doute, couper et vérifier.

🛡️ RESPONSABILITÉ ET SÉCURITÉ

Soyons clairs : ce guide est responsabilisant. En le suivant, vous acceptez que :

✅ Vous êtes le seul responsable de votre installation et de celle d’autrui
✅ Vous connaissez les risques du 230V et les respectez
✅ Vous coupez TOUJOURS avant intervention
✅ Vous testez TOUJOURS la tension
✅ Vous ne prenez aucun risque à la légère

L’électricité tue. Pas de héroïsme.

Si vous avez le moindre doute : appelez un électricien professionnel. Un diagnostic professionnel coûte moins cher qu’une électrocution.
